在碳硫分析儀（高頻燃燒紅外吸收法）的檢測流程中，鐵助溶劑是一項關鍵的輔助材料。其核心價值在于通過物理與化學作用，確保鋼鐵或礦石類樣品在有限時間內實現完全氧化，從而獲得準確的碳硫數據。若缺少鐵助溶劑，許多樣品將難以充分釋放所含的碳和硫。
一、 核心作用：降低熔點，實現液相釋放
純鐵的熔點大約在1529℃。在高頻爐的常規加熱溫度下，鐵基樣品很難完全熔化為液態。碳和硫在氧化后生成的二氧化碳和二氧化硫，無法在固體狀態下逸出，只能在樣品完全熔化的液相中釋放。鐵助溶劑的主要功能正是降低整個燃燒體系的熔點，促使樣品快速形成熔池，從而讓待測氣體順暢釋放。
二、 輔助作用：發熱、攪拌與促進燃燒
除了助熔，鐵助溶劑還承擔了多項輔助功能。
第一，發熱作用。鐵在氧氣流中氧化燃燒會釋放大量熱量，能夠輔助提高爐體溫度，尤其在電弧爐中效果更為顯著。
第二，電磁感應與攪拌。鐵具有良好的導磁性，能增強高頻電磁感應的渦流效應，產生高溫熔融試樣。同時，鐵在熔化過程中產生的物理攪動，有助于加快碳、硫離子擴散，使其充分接觸氧氣。

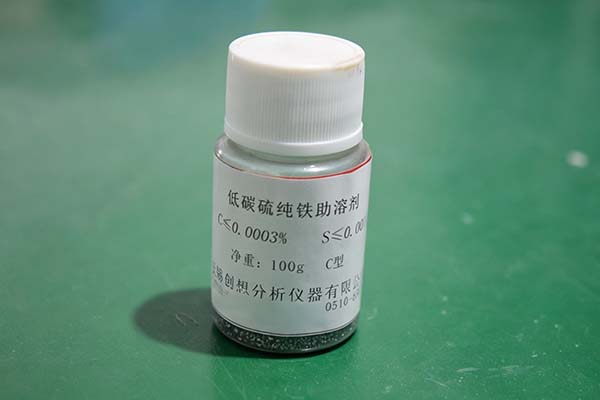

純鐵助溶劑
三、 實際使用中的用量與配比
鐵助溶劑在碳硫儀分析實際操作中通常與鎢粒、錫粒配合使用。研究表明，對于土壤或巖石類樣品，稱取0.1000g樣品時，添加0.5g純鐵配合1.8g鎢粒，可使樣品燃燒充分，獲得較高正確度。對于高硫樣品，添加0.15g至0.25g鐵助溶劑的效果較好；若添加過少，樣品可能燃燒不充分導致結果偏低；若超過0.35g，則會因耗氧量增加導致氧氣不足，同樣影響硫的釋放。此外，添加順序通常為先放樣品，再覆蓋鐵粒和鎢粒。

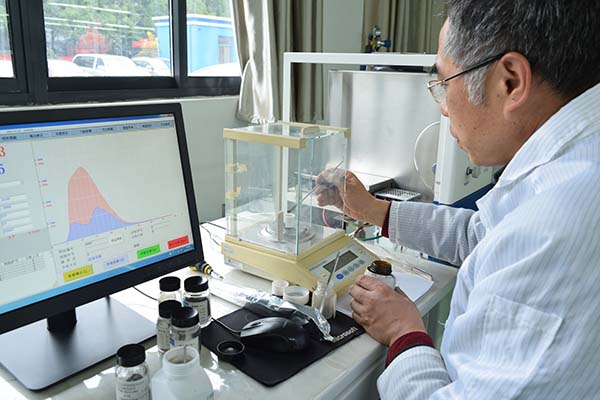

使用碳硫分析儀檢測
四、 選擇與注意事項
儀器分析對鐵助溶劑的純度有明確要求。通常要求鐵含量高于99.8%，且碳殘留量極低（如低于0.001%）。若鐵助溶劑中碳、硫本底值過高，會直接干擾檢測結果。同時，還需留意燃燒后產生的氧化鐵粉塵可能吸附二氧化硫，因此需要定期清理管道或配合其他添加劑來消除干擾。
鐵助溶劑在碳硫分析中不僅僅是幫助樣品熔化，更是確保碳硫釋放完全、結果可靠的必要保證。其用量、純度及與其他助熔劑的配比，共同決定了每一次檢測數據的質量。
