在X熒光光譜分析中，樣品制備是影響分析結果準確性的關鍵環節之一。對于礦石類樣品，由于天然礦物的粒度、成分及結構分布極不均勻，必須通過粉碎和壓片處理，使其滿足儀器分析對樣品表面狀態和均質性的基本要求。
粉碎是將礦石樣品處理至合適粒度的重要步驟。目前常用的粉碎方式包括瑪瑙或碳化鎢研缽手工研磨，以及效率更高的機械振動磨或球磨機。一般而言，樣品需粉碎至通過200目標準篩，即顆粒尺寸小于74微米，更為理想的粒度可控制在20微米左右。值得注意的是，粉碎時間并非越長越好。隨著粉碎時間延長，顆粒尺寸減小到一定程度后不再變化，繼續粉碎反而可能引發顆粒的“團聚”現象，導致實際粒度增大，不利于后續壓片和分析。為提升粉碎效率，可適當加入固體或液體助磨劑。

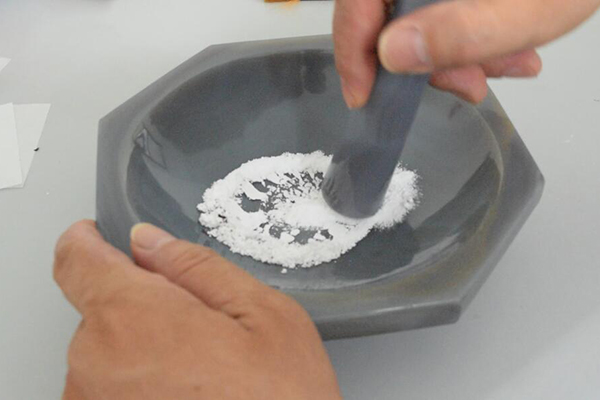

粉碎研磨消除顆粒度
粉碎過程中需要關注污染問題。一方面，粉碎容器材質的選擇至關重要，不同材質的研磨體在長時間作用下會釋放微量雜質，對樣品造成外來污染。用戶可通過分析高硬度物質經粉碎后的雜質引入情況，或對比不同粉碎方式的分析結果，來評估污染程度并選擇適合的粉碎方案。另一方面，不同樣品之間也存在相互污染的風險。每次粉碎完成后，應確保容器清潔干凈，樣品量較多時，可采用少量待測樣品預先研磨兩次，以此降低交叉污染對痕量元素分析的影響。
粉碎完成后，需通過壓片工藝將粉末樣品制備成適合X熒光光譜儀測量的固體片狀試樣。常用設備為手動或電動液壓機，粉末樣品通常裝入鋁杯或塑料環中，在專用模具中加壓成型。為減少壓片內殘留空氣對真空光路測量可能產生的濺射干擾，裝樣時應輕拍樣品使粉末密實，加壓過程應逐步升高壓力，并在設定壓力下保持一定時間。若條件允許，也可采用真空預壓方式或在氦氣光路中進行測量。
X熒光光譜儀的自動檢測
由于X熒光光譜分析對樣品表面狀態較為敏感，尤其是輕元素的分析有效深度僅數微米至十余微米，表面的平整度與潔凈度直接影響測量結果的可靠性。因此，每次壓片后應及時清潔模具，定期對壓柱表面進行適度拋光。制備好的樣片應盡快測量，避免表面受潮、氧化或吸附空氣中雜質。對于需要長期保存的標準樣品和管理樣品，建議以粉末狀態密封存放，待使用時再臨時壓片，以最大程度保持其代表性。科學規范的樣品制備流程，是獲得準確分析數據的重要基礎。
